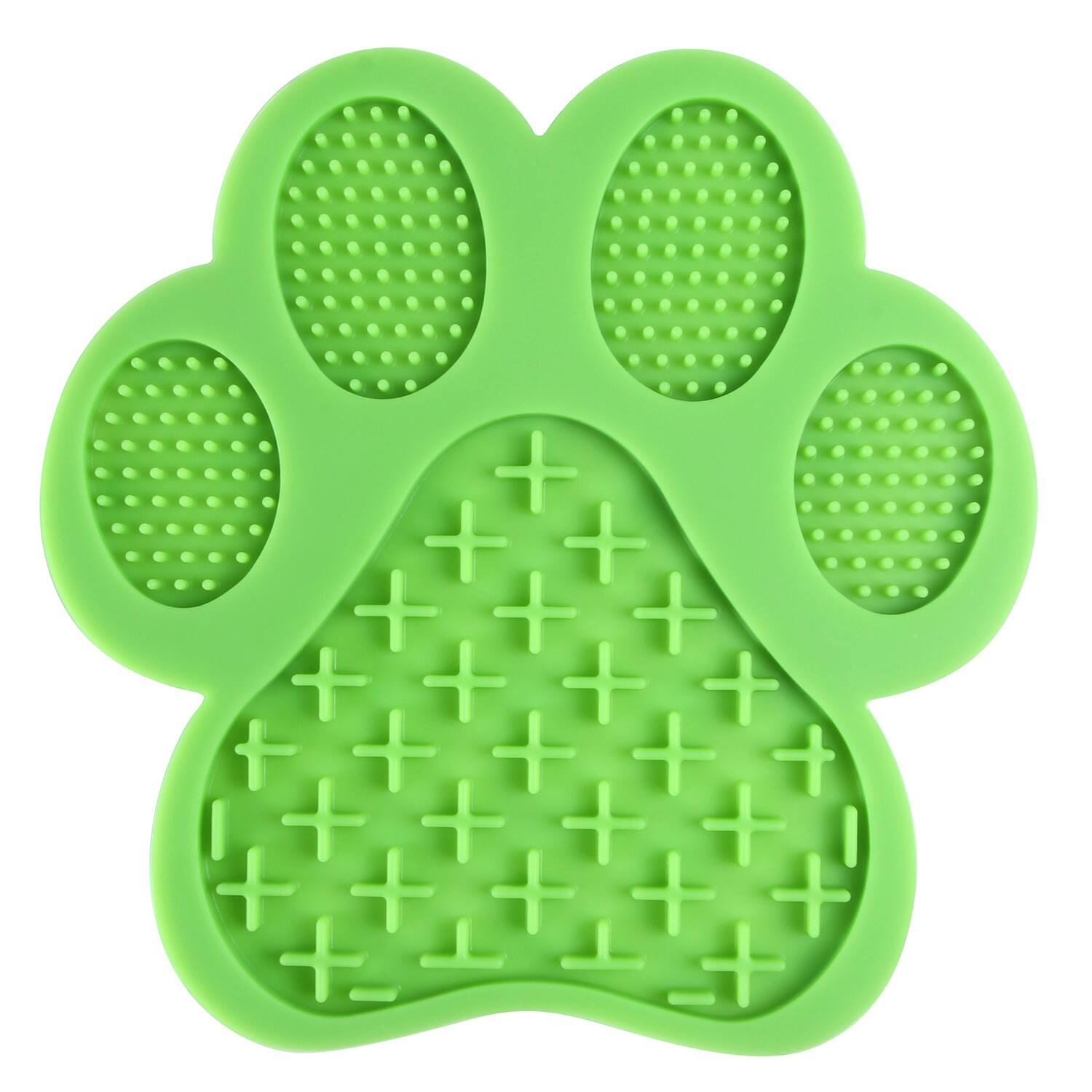

Jak navrhnout vlastní customizovaný silikonový produkt?

Proces výroby na míru z tenkého křemíku: Od konceptu po ověření

Proč většina domácích projektů se silikonem selže u prototypování

Mnoho DIY projektů se základem z křemičitanu selže ve fázi prototypu, a to ne proto, že by lidé nedávali pozor, ale protože přeskočí některé základní kontroly, které mají velký význam. Nadšenci často přehlédnou věci jako ověření kompatibility materiálů nebo zajištění dostatečné pevnosti konstrukce, což by odborník nikdy nepřehlédl, protože tyto testy zabrání nákladným chybám v budoucnu. Jedním z velkých problémů je špatná příprava formy. Pokud jsou úhly vyjímání nesprávné nebo stěny mají nerovnoměrnou tloušťku, u přibližně 40 ze 100 prvních pokusů jednoduše nedojde k úspěšnému vyjmutí výrobku. Většina tvůrců také netestuje své prototypy za skutečných podmínek. Přichází tak o příležitost zjistit, jak díly reagují na změny teploty, na dlouhodobé stlačení nebo expozici chemikáliím, až poté, co jsou nástroje již vyrobeny, a oprava problémů pak vyžaduje dodatečné náklady. Proto je postupné vylepšování návrhů po jednotlivých krocích tak důležité. Jinak se místo vyřešení malé problémy jen zvětšují.

Pětistupňová iterační smyčka: CAD → Příprava formy → Výběr materiálu → Zkušební lisování → Validace

Úspěšný vývoj na míru vyrobeného silikonu následuje disciplinovaný, uzavřený proces:

• Návrh v CAD : Precizní 3D modelování respektující omezení výroby – nejen estetiku, ale také tok materiálu, umístění plnicích míst a geometrii vyjímání z formy
• Příprava formy : Dutiny vyrobené pomocí CNC, navržené pro rovnoměrné zaplnění materiálem a tepelnou stabilitu, s ohledem na nízkou viskozitu a vysokou smrštění LSR™
• Srovnání materiálů : Strategický výběr mezi lékařským stupněm LSR (vyhovuje normě ISO 10993), potravinářským stupněm HTV (vyhovuje FDA 21 CFR 177.2600) nebo LSR pro vysoké teploty (použití při teplotách nad 200 °C), na základě požadavků koncového použití
• Zkušební lisování : Malosériové produkce za skutečných provozních podmínek – stejné teploty, tlaky a časové cykly – za účelem ověření rozměrové přesnosti a integrity povrchu
• Validace : Porovnání výkonu podle kritérií důležitých pro danou aplikaci, včetně biokompatibility (ISO 10993), extrahovatelných látek / vyluhovatelných látek (USP <87>) a mechanického stárnutí (ASTM D412, D2240)

Každá smyčka zahrnuje analýzu poruch – ať už se jedná o přelití, nedolití nebo deformaci po vytvrzení – čímž dochází ke snížení výskytu vad o 67 % během tří iterací. Tento systematický přístup eliminuje nutnost úprav nástrojů v pozdní fázi, což je rozhodující faktor u 78 % termínových dodávek.

Navrhování pro výrobnost při výrobě kusového silikonu

Kritická pravidla geometrie: tloušťka stěny, vykružovací úhly, poloměry a dělící roviny

Více než 62 % selhání při prvním spuštění výroby má kořeny v chybách geometrie – nikoli v materiálu nebo chybách procesu. Dodržujte tato základní pravidla:

• Tloušťka stěny : Udržujte jednotnou tloušťku 1–3 mm. Tenčí stěny (<0,8 mm) hrozí neúplným plněním a přelitím; silnější části (>4 mm) mohou způsobit propadliny a nerovnoměrné teplotní gradienty při vytvrzování
• Vyjímací úkosení : Aplikujte úhel 1–3° na všechny svislé plochy. Pokud je úhel menší než 1°, flexibilní silikon pevně přilnavá k dutinové oceli; pokud je větší než 3°, zbytečně trpí estetika a funkce dílu
• Vnitřní poloměry : Minimální poloměr 0,5 mm v rozích zabraňuje koncentraci napětí a předčasnému únavovému poškození – obzvláště důležité u dynamických těsnicích aplikací
• Dělící roviny : Umístěte mimo funkční těsnicí zóny nebo optické povrchy, aby se minimalizovalo rušení během odlévání a následná pracnost dodatečné úpravy

Tato doporučení zajišťují předvídatelné tokové chování, konzistentní vytvrzení a čisté vyjímání výlisků – snižují náklady na údržbu forem až o 40 % při trvalé výrobě.

Paradox tenkostěnných dílů: Proč stěny pod 0,5 mm zvyšují riziko běhů při výrobě kusových silikonových forem

Většina lidí by si myslela, že tenčí stěny znamenají menší běhoun, ale ve skutečnosti podkreslení tloušťky stěn pod 0,5 mm problémy s běhounem spíše zhorší. Když jsou díly opravdu tenké, potřebují vstřikovací tlaky nad 120 MPa, aby se správně naplnily. To nutí nízko viskózní tekutou kaučukovou silikonovou hmotu pronikat do těchto mikroskopických mezer, které jsou někdy široké pouze 5 mikronů. A co se stane? Všude se neustále objevují ty otravné malé jazykovité běhouny. Technici tráví více času jejich odstraňováním, což zvyšuje pracovní náklady přibližně o 35 % na díl. A existuje ještě jeden problém. Rozdílné rychlosti chlazení mezi těmito extrémně tenkými oblastmi a sousedícími silnějšími částmi vytvářejí v materiálu vnitřní pnutí. To vede ke zkroucení dílů, netěsnostem u těsnění nebo k tomu, že díly při montáži nepasují. Obzvláště důležité u věcí jako je lékařské vybavení, kapalné systémy nebo jakékoli aplikace, kde je rozhodující spolehlivost. Obecně platí, že nejlepších výsledků dosáhnete se stěnami v rozmezí 0,8 až 1,5 mm. Zaměřte se spíše na kvalitní návrh plnicích míst než na to, abyste všude tlačili na extrémně tenké stěny.

Výběr vhodného silikonového materiálu pro vaši speciální aplikaci se silikonem

Lékařská třída, potravinářská třída a vysokoteplotní LSR: Přizpůsobení vlastností materiálu konkrétnímu použití

Výběr materiálu není konečným krokem – je základem bezpečnosti, souladu s předpisy a dlouhé životnosti. Nesprávná volba hrozí stahováním výrobků z trhu, poruchami v provozu nebo zamítnutím regulátory.

• Silikon lékařské třídy musí splňovat biokompatibilní testy podle normy ISO 10993 (včetně cytotoxicity, senzibilizace a implantací) a odolávat opakované sterilizaci (autokláv, EtO, gama záření). Je to nepodmíněná požadavek pro implantáty, katetry a těsnění diagnostických přístrojů.
• Potravinářsky schváleného sílicu (HTV nebo LSR) vyžaduje soulad s FDA 21 CFR 177.2600 a musí odolávat hydrolýze, olejům a kyselým potravinám, aniž by uvolňoval těkavé látky nebo pachy – kritické pro pečící formy, výrobky pro krmení dětí a těsnění v potravinářském průmyslu.
• Vysokoteplotní LSR udržuje mechanickou pevnost nad 200°C nepřetržitě, s nízkou odlehčovací deformací po tepelném cyklování – klíčové pro automobilové senzory, těsnění turbodmychadel a letecké konektory.

Více než 27 % výrobkových stahování souvisejících se silikonem je způsobeno nesprávnou volbou materiálu. Vždy ověřte certifikace a proveďte testy zrychleného stárnutí (např. 7 dní vystavení teplotě 200°C), abyste potvrdili chování ve skutečných podmínkách, než se rozhodnete pro výrobu nástrojů.

Strategie návrhu forem pro spolehlivé výrobky z vlastního silikonu

Vstřikování vs. lisování vs. přestřikování: Výběr optimálního procesu pro vaši geometrii

Lisovací proces musí odpovídat geometrii dílu, objemu a funkčním požadavkům – ne naopak.

• Vstřikovací lištění : Nejvhodnější pro složité, vysokopřesné díly (tolerance ±0,05 mm), tenkostěnné konstrukce (≥0,8 mm) a objemy nad 50 000 kusů. Vyžaduje přesné tolerance formy, ohřívané rozvody a přesné dozování/míchání – ale nabízí vynikající opakovatelnost a kvalitu povrchu.
• Tlačivé tvarení : Ideální pro jednodušší, silnostěnnější díly (≥3 mm), nižší objemy (<5 000 kusů) nebo ověření prototypu. Nižší náklady na nástroje, ale omezené rozlišení detailů a vyšší riziko běhů bez dostatečných zkosení (doporučeno ≥3°).
• Přelévání : Hybridní řešení pro díly střední složitosti ve středních sériích (5 000–50 000 kusů). Nabízí lepší kontrolu než lisování u prvků jako žebra nebo mělké podběhy a menší odpad než vstřikování.

Předcházení blesků začíná shodou v návrhovém procesu: ostré rohy, nedostatečný vykres, nebo špatné umístění dělící roviny podkopou i ty nejpropracovanější postupy. Nejprve analyzujte geometrii – a teprve poté vyberte metodu, která ji podporuje, nikoli tu, která se zdá nejjednodušší.

Často kladené otázky

Proč často selhávají domácí projekty se silikonem?

Domácí projekty se silikonem často selhávají kvůli přeskočení základních kontrol, jako je kompatibilita materiálů a strukturální pevnost, špatná příprava formy a absenci testování prototypů za reálných podmínek.

Jaká jsou kritická pravidla geometrie pro výrobu vlastního silikonu?

Kritická pravidla geometrie zahrnují zachování tloušťky stěny mezi 1–3 mm, použití vykresových úhlů 1–3 stupně, zajištění vnitřních poloměrů s minimem 0,5 mm a umístění dělících rovin mimo důležité oblasti.

Jaké faktory by měly být zohledněny při výběru silikonových materiálů?

Při výběru kaučukového materiálu je třeba zvážit biokompatibilitu pro aplikace lékařské kvality, soulad s předpisy FDA pro potravinářské aplikace a tepelnou stabilitu pro použití za vysokých teplot.

Jaké jsou rozdíly mezi vstřikováním, lisováním a přelisováním?

Vstřikování je vhodné pro složité a vysoce přesné díly, lisování pro jednodušší díly s tlustými stěnami a přelisování je hybridní řešení pro díly střední složitosti ve středních sériích.
